隨著全球海洋資源開發向深遠海加速推進，鈦法蘭憑借其“耐蝕-輕量-高強韌”三位一體特性，已成為深海能源系統的不可替代連接件。在深海油氣開采、海水淡化、核電站冷卻系統等關鍵場景中，傳統不銹鋼法蘭因面臨氯離子腐蝕、氫脆失效等問題，壽命不足鈦法蘭的1/3。以一艘11萬噸級油船為例，其管路系統需配置超32,500個法蘭連接點，采用鈦法蘭可實現減重40%，顯著提升船舶燃油效率與載貨能力。據行業預測，2024-2026年海洋工程鈦材需求量將以10%年增速攀升，2026年用量將突破3,091噸，直接驅動鈦法蘭在深藍戰略中的核心地位。更關鍵的是，鈦法蘭的30年以上超長壽命可大幅降低全生命周期維護成本，為深遠海裝備的長效安全運行提供底層保障。

深海高壓、低溫腐蝕與動態載荷的復合極端環境，對鈦法蘭提出了近乎嚴苛的性能要求：

高壓密封挑戰：1,500米深海工況要求法蘭耐受≥15 MPa壓力，但鈦合金低彈性模量易引發密封失效。前沿研究通過華脫斯法優化法蘭錐頸結構，將密封應力集中降低37%，并結合緊湊型設計實現高壓下的零泄漏；

氫脆風險防控：深海高壓氫滲透速率高達10?? g/cm2·h，需開發Ti-Al-Mo-Zr系專用合金（如Ti631）抑制氫擴散，并通過超塑成形/擴散焊接（SPF/DB）工藝替代傳統鍛造，消除晶界氫脆源；

大尺寸制造瓶頸：Φ>1.5米法蘭需萬噸級壓機成形，國內裝備能力不足。領先企業正探索激光選區熔化（SLM）增材制造，實現流道一體化成型，將生產周期縮短50%。這些突破標志著產業從“被動防腐”向“主動設計”的躍遷，推動鈦法蘭技術進入深海適配新階段。

在“雙碳”目標與海洋強國戰略雙重牽引下，鈦法蘭產業正經歷結構性升級：

標準化與規模化：國內已建立TA2（Gr2）、TA10（Gr7）等船用法蘭材料體系，形成DN20-DN200全系列產品，但三化（標準化、通用化、系列化）水平仍滯后。一艘船舶需26,000-32,500個法蘭，若規格不統一將導致備件庫存增加30%。近期《船用鈦合金法蘭通用規范》強制要求縮減尺寸規格，推動模塊化設計，目標降低制造成本20%；

智造與綠色轉型：寶雞鈦產業集群通過AI視覺質檢+自適應加工將廢品率壓降至0.5%，而電解提取鈦粉技術有望2030年落地，實現熔煉能耗降低60%；

國產化替代加速：盡管國內產能居全球首位（年產量超50萬件），但航空級Gr9/Gr23鈦材仍依賴進口。政策扶持下，頭部企業正聯合攻關“大規格鍛件閉式鍛造”技術，力爭5年內高端鈦法蘭國產化率突破70%。此輪升級將催生千億級藍海市場，重塑全球海洋裝備供應鏈格局。

一、材料科學基礎

名義成分與牌號對應

常用牌號：

工業純鈦：TA1（Gr1）、TA2（Gr2）——高塑性，用于低壓系統；

合金鈦：TC4（Ti-6Al-4V, Gr5）——高強度，適用高壓高溫環境；TA10（Ti-0.3Mo-0.8Ni, Gr7）——抗還原性酸腐蝕。

關鍵元素作用：

Al提高耐熱性，V增強韌性，Mo/Ni提升耐縫隙腐蝕能力。

物理與機械性能

物理特性：密度4.5 g/cm3（鋼的60%），熔點1668°C，無磁性，熱膨脹系數低。

機械性能（以TC4為例）：

二、耐腐蝕性能與海洋適應性

海水環境表現：

鈍化膜（TiO?）賦予卓越耐蝕性，抗點蝕、應力腐蝕能力顯著優于不銹鋼。

長期耐受海水流速＞20 m/s沖刷，壽命可達30年以上。

風險控制：

電偶腐蝕：需搭配鈦合金螺栓或絕緣墊片，避免與鋼/鋁直接接觸；

氫脆：高溫高壓氫環境中采用低間隙元素牌號（如Gr23）。

三、加工制造核心工藝

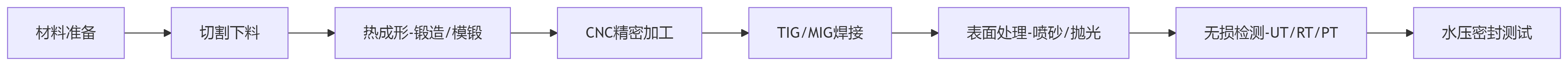

工藝流程

*關鍵環節：熱成形需控溫（800-900°C）防氧化；焊接需氬氣保護，防止α脆化層。*

加工難點與對策

導熱性差：低速切削（＜50 m/min）+ 高壓冷卻液；

回彈大：精鍛后增加時效處理消除應力。

四、執行標準與產品規格

國際標準：

美標：ASME B16.5 Class150-900；

歐標：EN 1092 PN10-PN400；

日標：JIS 5K-20K110。

典型規格：

通徑：DN15-DN3000（最大達DN1000常見）；

壓力：PN1.6-15.0 MPa（Class150-900）。

五、核心應用領域與典型案例

海洋能源系統

海水淡化：高壓泵法蘭（如TA10材質）耐受鹽水腐蝕，壽命提升3倍；

深海油氣：TC4法蘭用于1500米水下采油樹，耐壓＞15 MPa。

動力裝備

船舶動力：輕量化法蘭減重40%，燃油效率提升7%；

核電冷卻系統：Gr2法蘭在核島二回路替代不銹鋼，杜絕放射性泄漏。

六、先進制造工藝進展

增材制造：激光選區熔化（SLM）實現復雜流道一體化法蘭，縮短周期50%；

表面強化：激光熔覆TiB?涂層，耐磨性提升200%；

智能化生產：AI視覺質檢+自適應加工，廢品率降至0.5%以下。

七、國內外產業化對比

八、技術挑戰與前沿攻關

瓶頸問題

大尺寸制造：Φ＞1.5 m法蘭鍛造需萬噸壓機，國內裝備受限；

氫脆敏感：深海高壓環境氫滲透速率達10?? g/cm2·h。

創新方向

材料設計：開發Ti-Al-Mo-Zr系深海專用合金（如Ti631）；

工藝突破：超塑成形/擴散焊接（SPF/DB）替代傳統鍛造。

九、趨勢展望

極端環境應用：萬米深潛器法蘭（目標耐壓110 MPa）；

綠色制造：電解提取鈦粉技術降低能耗60%（2030年產業化）；

數字孿生：全生命周期管理系統實現故障預測精度＞95%。

結語：

鈦法蘭在海洋工程能源動力領域的不可替代性源于其“耐蝕-輕量-強韌”三位一體特性。突破成本與制造瓶頸需產學研協同，重點攻關大規格構件成形與氫脆抑制技術，同時推動智能化與綠色冶金升級，為深遠海開發提供可靠支撐。
